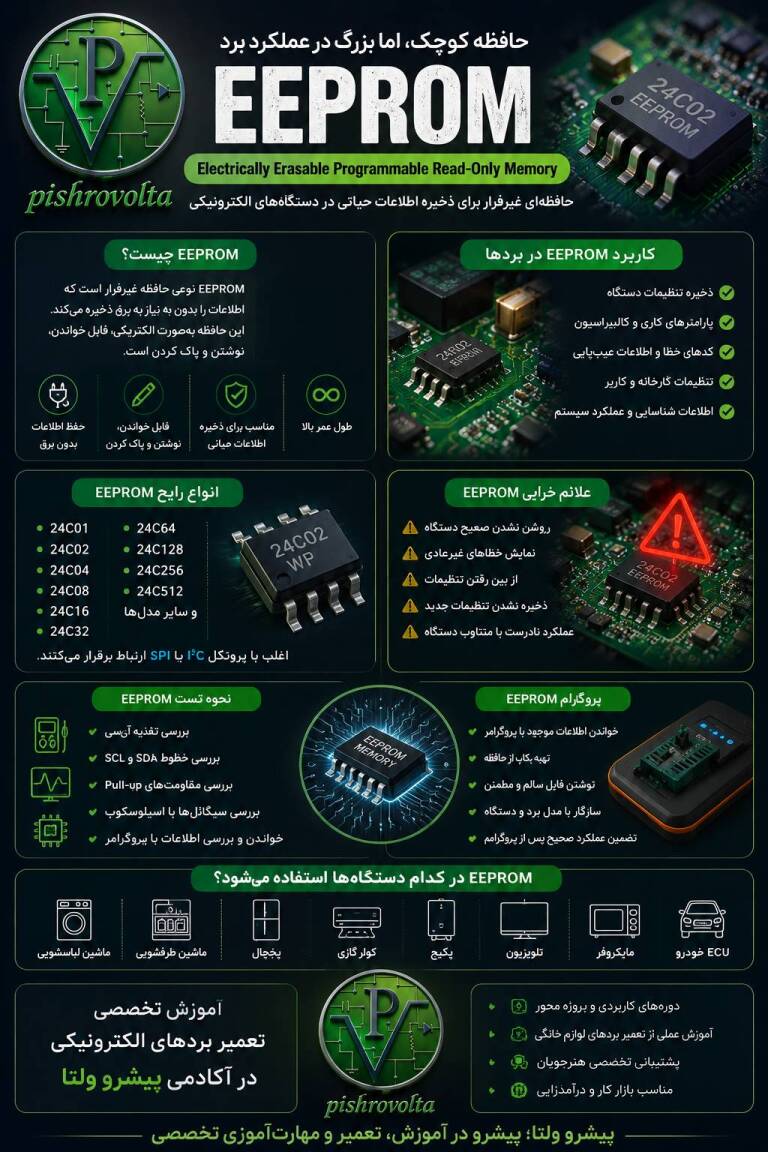

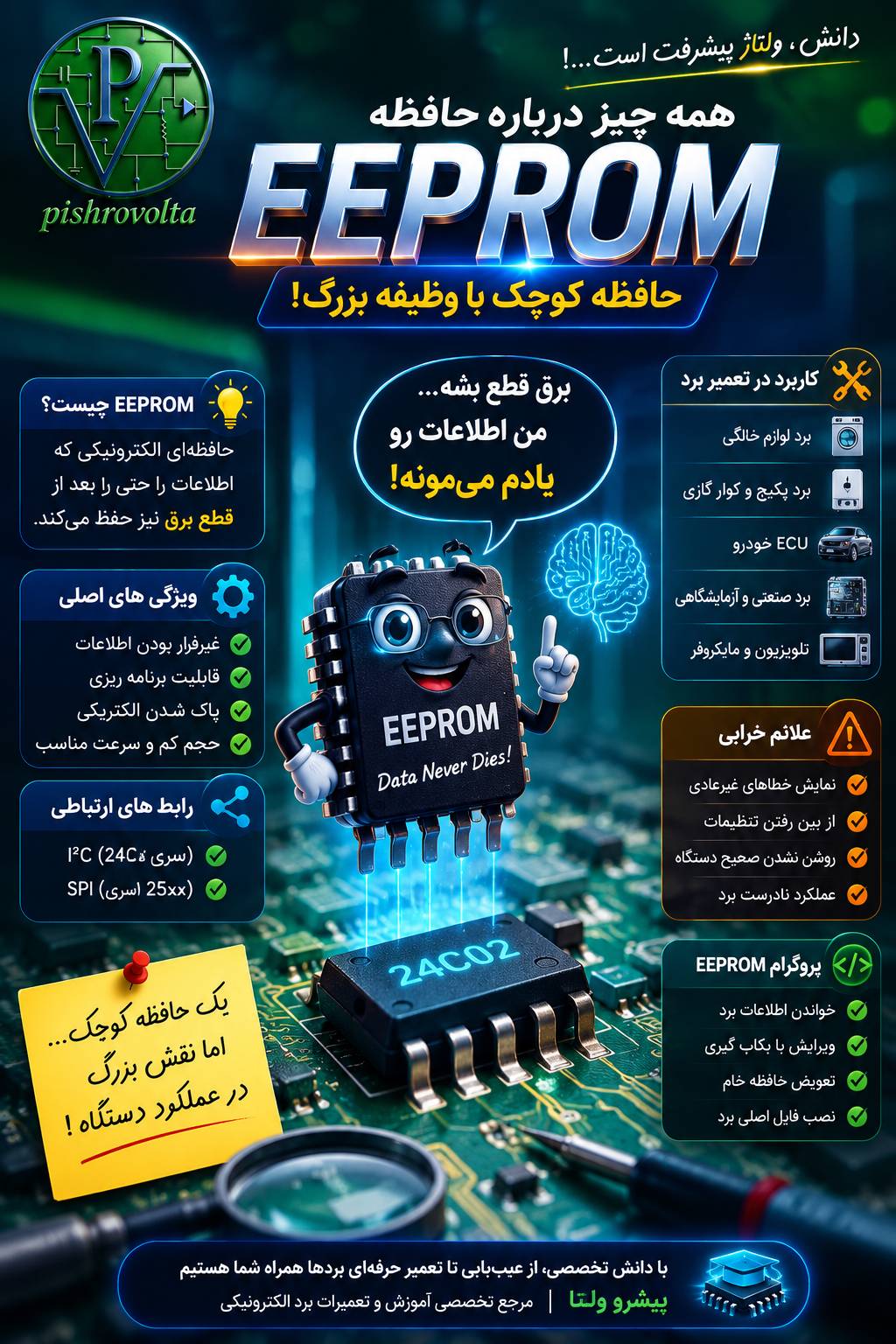

حافظه EEPROM چیست؟ بررسی کاربرد، انواع و روش تست EEPROM در تعمیر بردهای الکترونیکی

حافظه EEPROM یکی از قطعات مهم در بسیاری از بردهای الکترونیکی است که وظیفه ذخیره اطلاعات را حتی پس از قطع شدن برق بر عهده دارد. این نوع حافظه در برد لوازم خانگی، تجهیزات صنعتی، سیستم‌های کنترلی، ECU خودرو، تلویزیون، پکیج و بسیاری از دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرد.

در تعمیر برد، شناخت عملکرد EEPROM و روش‌های تشخیص خرابی آن اهمیت زیادی دارد؛ زیرا خرابی یا تغییر اطلاعات ذخیره‌شده در این حافظه می‌تواند باعث بروز خطاهای مختلف در دستگاه شود.

EEPROM چیست؟

EEPROM مخفف عبارت Electrically Erasable Programmable Read-Only Memory به معنی «حافظه فقط‌خواندنی قابل برنامه‌ریزی و پاک شدن الکتریکی» است.

برخلاف حافظه‌های RAM، اطلاعات موجود در EEPROM با قطع برق از بین نمی‌رود. به همین دلیل EEPROM را در گروه حافظه‌های غیرفرار (Non-Volatile) قرار می‌دهند.

این ویژگی باعث شده است EEPROM برای ذخیره اطلاعاتی مانند:

• تنظیمات دستگاه
• پارامترهای کاری
• کدهای خطا
• اطلاعات کالیبراسیون
• تنظیمات کارخانه
• اطلاعات شناسایی دستگاه
• داده‌های مربوط به عملکرد سیستم

مورد استفاده قرار بگیرد.

EEPROM چگونه کار می‌کند؟

EEPROM از سلول‌های حافظه‌ای تشکیل شده است که می‌توانند وضعیت منطقی مشخصی را ذخیره کنند. این اطلاعات به صورت الکتریکی قابل خواندن، نوشتن و پاک کردن هستند.

میکروکنترلر یا پردازنده اصلی برد می‌تواند در شرایط مشخص اطلاعات مورد نیاز را از EEPROM بخواند یا اطلاعات جدیدی داخل آن ذخیره کند.

به عنوان مثال، در یک برد لوازم خانگی ممکن است میکروکنترلر هنگام روشن شدن دستگاه، اطلاعات تنظیمات یا پارامترهای ذخیره‌شده در EEPROM را بخواند و بر اساس آنها عملکرد دستگاه را کنترل کند.

تفاوت EEPROM با RAM چیست؟

یکی از تفاوت‌های مهم EEPROM و RAM در ماندگاری اطلاعات است.

RAM حافظه‌ای فرار است؛ یعنی معمولاً با قطع برق اطلاعات آن از بین می‌رود.

اما EEPROM حافظه‌ای غیرفرار است و اطلاعات آن پس از قطع برق نیز باقی می‌ماند.

به همین دلیل EEPROM برای ذخیره اطلاعات دائمی یا نیمه‌دائمی مناسب است، در حالی که RAM بیشتر برای پردازش موقت اطلاعات استفاده می‌شود.

انواع EEPROM

EEPROMها در مدل‌ها و ساختارهای مختلفی تولید می‌شوند. یکی از رایج‌ترین گروه‌ها، EEPROMهای سریال هستند.

برخی خانواده‌های شناخته‌شده عبارت‌اند از:

• 24C01
• 24C02
• 24C04
• 24C08
• 24C16
• 24C32
• 24C64
• 24C128
• 24C256
• 24C512

در بسیاری از این قطعات از رابط I²C برای ارتباط با میکروکنترلر استفاده می‌شود.

علاوه بر خانواده 24C، حافظه‌های سریال دیگری مانند خانواده‌های 25xx نیز وجود دارند که معمولاً از رابط SPI استفاده می‌کنند.

بنابراین هنگام تعمیر برد باید علاوه بر ظرفیت حافظه، نوع پروتکل ارتباطی آن نیز شناسایی شود.

EEPROM در تعمیر برد چه کاربردی دارد؟

EEPROM در تعمیرات برد اهمیت بسیار زیادی دارد. در بعضی دستگاه‌ها، اطلاعات حیاتی عملکرد دستگاه داخل این حافظه ذخیره می‌شود.

برای مثال ممکن است در یک برد اطلاعات زیر در EEPROM ذخیره شده باشد:

تنظیمات کارخانه → پارامترهای عملکرد → اطلاعات کالیبراسیون → کدهای خطا → تنظیمات کاربر

اگر اطلاعات EEPROM خراب، ناقص یا اشتباه باشد، دستگاه ممکن است عملکرد طبیعی نداشته باشد.

در برخی موارد نیز تعویض EEPROM بدون انتقال صحیح اطلاعات قبلی باعث می‌شود برد جدید نتواند مانند برد اصلی کار کند.

علائم خرابی EEPROM چیست؟

خرابی EEPROM همیشه به معنی سوختن فیزیکی خود آی‌سی نیست.

گاهی مشکل از تغذیه، مسیرهای ارتباطی، لحیم‌کاری یا حتی خراب شدن اطلاعات داخل حافظه است.

برخی علائم احتمالی عبارت‌اند از:

• روشن نشدن صحیح دستگاه
• نمایش خطاهای غیرعادی
• از بین رفتن تنظیمات دستگاه
• ذخیره نشدن تنظیمات جدید
• بازگشت دستگاه به تنظیمات کارخانه
• عملکرد نادرست دستگاه پس از روشن شدن
• ایجاد خطاهای متناوب
• عدم ارتباط صحیح میکروکنترلر با EEPROM

البته این علائم اختصاصی EEPROM نیستند و قبل از تعویض حافظه باید سایر قسمت‌های مدار نیز بررسی شوند.

چگونه EEPROM را تست کنیم؟

برای تست EEPROM در تعمیر برد باید ابتدا پایه‌ها و نوع حافظه را شناسایی کنیم.

در EEPROMهای سریال I²C معمولاً خطوط اصلی ارتباطی شامل:

SDA و SCL

هستند.

در مرحله اول باید تغذیه آی‌سی بررسی شود. سپس مسیرهای SDA و SCL، مقاومت‌های Pull-up، اتصال پایه‌ها به میکروکنترلر و وضعیت سیگنال‌های ارتباطی بررسی شوند.

استفاده از اسیلوسکوپ یا لاجیک آنالایزر می‌تواند برای بررسی ارتباط بین میکروکنترلر و EEPROM بسیار مفید باشد.

در برخی شرایط نیز می‌توان حافظه را با پروگرامر مناسب خواند و اطلاعات آن را بررسی کرد.

پروگرام EEPROM چیست؟

یکی از خدمات مهم در تعمیر برد، خواندن و پروگرام EEPROM است.

برای این کار معمولاً ابتدا اطلاعات موجود در حافظه توسط پروگرامر خوانده می‌شود. سپس در صورت نیاز، فایل سالم یا Backup مناسب روی حافظه نوشته می‌شود.

نکته بسیار مهم این است که صرفاً مشابه بودن شماره آی‌سی به معنی سازگاری کامل فایل نیست.

ممکن است دو EEPROM با شماره مشابه در دو برد مختلف دارای اطلاعات متفاوتی باشند.

بنابراین فایل EEPROM باید با مدل برد، مدل دستگاه و نسخه سخت‌افزاری و نرم‌افزاری آن سازگار باشد.

آیا هر EEPROM قابل تعویض است؟

خیر.

هنگام تعویض EEPROM باید موارد مختلفی بررسی شود، از جمله:

• شماره دقیق آی‌سی
• ظرفیت حافظه
• ولتاژ کاری
• نوع ارتباط
• نحوه قرارگیری پایه‌ها
• سازگاری با میکروکنترلر
• اطلاعات ذخیره‌شده در حافظه

در برخی بردها می‌توان EEPROM خام را پروگرام کرد و سپس روی برد قرار داد، اما در بعضی دستگاه‌ها باید اطلاعات اختصاصی همان برد داخل حافظه نوشته شود.

EEPROM در برد لوازم خانگی

در بسیاری از بردهای لوازم خانگی از حافظه‌های سریال برای ذخیره پارامترها و تنظیمات استفاده می‌شود.

در بردهای:

• ماشین لباسشویی
• ظرفشویی
• یخچال
• کولر گازی
• پکیج
• تلویزیون
• مایکروفر

ممکن است از EEPROM یا حافظه‌های مشابه برای ذخیره اطلاعات استفاده شده باشد.

البته نوع حافظه و نحوه استفاده از آن بسته به طراحی سازنده متفاوت است.

تفاوت EEPROM با Flash چیست؟

EEPROM و Flash هر دو حافظه‌های غیرفرار هستند، اما ساختار و نحوه پاک و برنامه‌ریزی شدن آنها متفاوت است.

EEPROM معمولاً برای ذخیره حجم نسبتاً کم اطلاعات و تغییرات داده‌ای محدود مورد استفاده قرار می‌گیرد.

Flash بیشتر برای ذخیره حجم بالاتر اطلاعات مانند Firmware یا برنامه سیستم استفاده می‌شود.

در برخی سیستم‌های جدید ممکن است عملکردهایی که در گذشته توسط EEPROM انجام می‌شدند، توسط بخش‌هایی از Flash یا حافظه داخلی میکروکنترلر انجام شوند.

نکات مهم هنگام تعمیر EEPROM

هنگام کار با EEPROM بهتر است هیچ‌گاه فقط بر اساس یک علامت، آی‌سی را تعویض نکنیم.

یک روش اصولی عیب‌یابی می‌تواند به این شکل باشد:

بررسی تغذیه → بررسی پایه‌ها → بررسی مسیرهای ارتباطی → بررسی سیگنال‌ها → خواندن اطلاعات حافظه → مقایسه با فایل سالم → پروگرام یا تعویض در صورت نیاز

این روش از تعویض بی‌دلیل قطعات جلوگیری می‌کند.

جمع‌بندی

EEPROM یکی از قطعات مهم در بسیاری از سیستم‌های الکترونیکی است که وظیفه ذخیره اطلاعات بدون نیاز به برق دائمی را بر عهده دارد.

شناخت انواع EEPROM، پروتکل‌های ارتباطی، روش تست، نحوه خواندن و پروگرام کردن اطلاعات و همچنین تشخیص تفاوت خرابی آی‌سی با خرابی اطلاعات، از مهارت‌های مهم برای یک تعمیرکار حرفه‌ای برد محسوب می‌شود.

اگر در زمینه تعمیر برد لوازم خانگی، تعمیر بردهای الکترونیکی و آموزش تعمیرات برد فعالیت می‌کنید، شناخت صحیح EEPROM می‌تواند نقش مهمی در عیب‌یابی اصولی و جلوگیری از تعویض غیرضروری قطعات داشته باشد.
